【適用范圍】

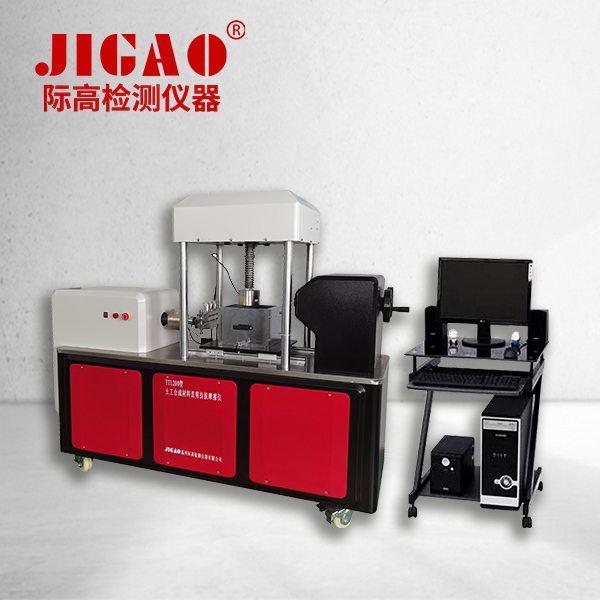

用于各種土工合成材料與土石料之間的直剪摩擦試驗和土內土工合成材料與周圍土體拉拔阻力的摩擦試驗。

【符合標準】

JTG E50-2006、SL235-2012、GB/T17635.1-98等。

【儀器特性】

1.本機一機多用，既能做土工材料的直剪摩擦試驗，又能測試土工材料的拉拔摩擦試驗。

2.采用微機伺服控制法向力動態測試系統，法向力測試單位Mpa,Kpa,kgf/mm2 ,N/mm2 ,N/cm2可選，可直接顯示力值和面積等數據;

3.測試程序上把剪應力直接轉換為千帕，無需人工換算，法向力以及剪切力均采用伺服驅動系統，動態荷載調節系統，測試數據。

4.采用全不銹鋼工作臺面，易于清潔整理，有效防止土壤顆粒進入儀器內部。

5.配置JIGAOTEST*測試軟件，具有軟件著作權證書，證書編號：2018SR124282

6.動態數據采集頻率每秒3000次以上，更為客觀地反映出材料的力學性能；

7.飛利浦RM32位工業級單片機控制，十六位A/D轉換器，抗干擾性能強、數據傳輸快；

8.計算機處理報表、圖形、屏幕顯示或打印輸出；支持軟件遠程在線升級

9. 操作軟件系統功能：儀器可與PC機聯機：記錄試驗全過程，實時顯示曲線圖、剪切力力、拉拔力，能夠通過計算試驗日期、剪應力、水平位移等數據和曲線圖?？稍敿毜姆治鲈囼炦^程中各階段的數據變化過程，各項CV值等多項統計指標數據可保存并可以任意導出到Excel表中。

【技術參數】

1、應力范圍：50KN

2、測力精度：≤±0.02%F.S

3、公路標準剪切盒尺寸： 300×300×50mm

   拉拔試驗箱尺寸：250×200×200mm

4、位移行程：200mm

5、位移分辨率：0.001mm

6、采樣頻率：3000次/秒

7、剪應力精度：±0.02%

8、法向力載荷：伺服ARK106動態載荷技術

9、法向力測試單位：Mpa,Kpa,kgf/mm2 ,N/mm2 ,N/cm2可選

10、伺服載荷法向力范圍：0-400KPa

11、法向力精度：1KPa

12、伺服調速范圍：0.1-100mm/min

13、打印輸出：直剪力和法向力同屏顯示，曲線圖、剪切力力、拉拔力等形式打印結果

14、電源電壓：220V（50HZ±1%）

15、尺寸：

16、重量：550公斤
